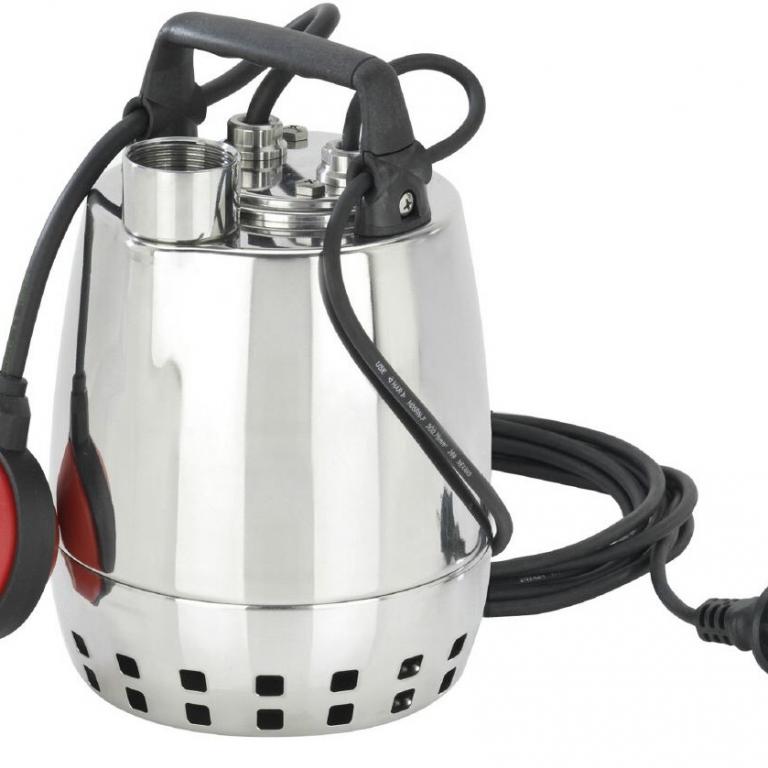

Calpeda GXRM Tauchmotorpumpe
Die Ausführung mit vertikalen Magnetschwimmerschalter finden sie >>> HIER.

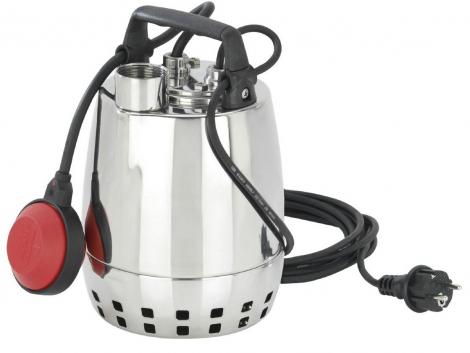

GXR
Voll überflutbare, einstufige Tauchmotorpumpen aus Chrom-Nickel-Stahl, mit vertikalem Druckstutzen und mit offenem Laufrad. Motorkühlung durch strömendes Wasser zwischen Motor- und Pumpenmantel.
Doppelte Wellenabdichtung mit zwischenliegender Ölkammer.
Minimale Abmessungen und große Förderleistung, für die Anwendung in den verschiedensten Einsatzfällen. Auf Anfrage in 400V Ausführung lieferbar.
Mediumstemperatur bis 40 °C, maximale Eintauchtiefe 5 m,

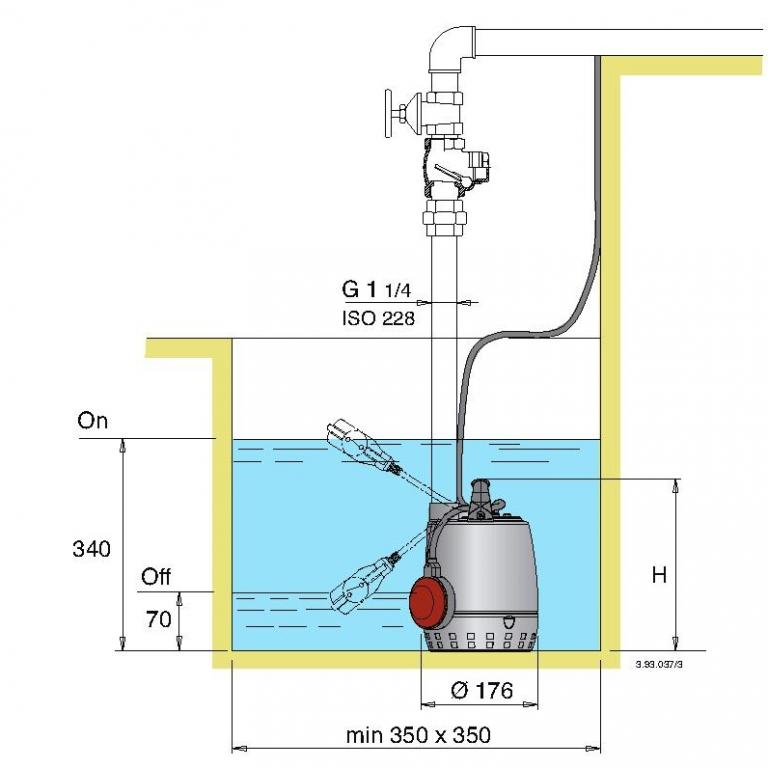

Minimaler Wasserstand:
mit Schwimmerschalter: GXR = 70mm.
ohne Schwimmerschalter: GXR = 15mm.
Für Dauerbetrieb geeignet.
Allgemeine technische Daten der Baureihe:
|
GXRM M=Ausführung 230V | |
|---|---|
|
Fördermenge (Qmax): |
bis 220 l/min |
|
Förderhöhe (Hmax): |
12,7 m |
|
Eintauchtiefe: |
max. 5 m |
|
Mediumsemperatur: |
max. 40 C |
|
Leistung (P2): |
von 0,25 kW bis 0,45 kW |
|
Schutzart: |
IP 68 |
|
Drehzahl: |
2850 1/min |
|
Korngrößen: |
max. 10mm |
|
Ausführung GXRM: |
230V |
|
Ausführung GXR: |
400V |
|
Motor: |
Trockenläufer mit doppelt impregnierter Wicklung, feuchtigkeitsbeständig. Ausführung nach EN 60335-2-41 |
|
Isolationsklasse: |
F |
|
Schutzart: |
IP X8 |
|
Anschlusskabel: |
10m H07RN-F und Schukostecker |
Werkstofftabelle
|
Bauteil |
Werkstoff |
|---|---|
|
Pumpengehäuse, Saugsieb, Laufrad, Motormantel, Pumpenmantel |
Chrom-Nickel-Stahl 1.4301, EN 10088 (AISI304) |
|
Handgriff |
Polypropylen |
|
Welle |
Chrom-Nickel-Stahl 1.4305, EN 10088 (AISI303) |
|
Gleitringdichtung |
Keramik / Hartkohle / NBR |
|
Dichtungsschmieröl |
Weisöl für Lebensmittel- und Pharmazeutikmaschinen |
